Mashine ya kutengeneza Z Purlin

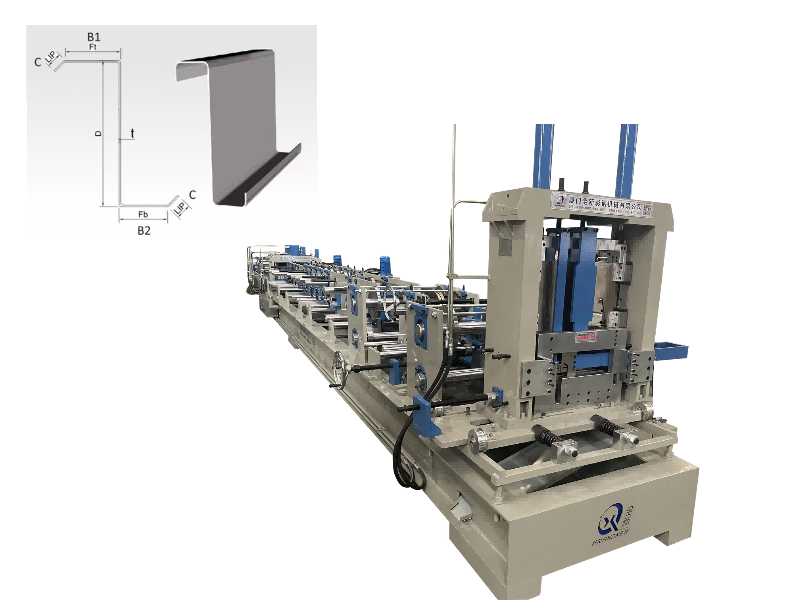

Z purlin roll kutengeneza mashine

Beenew Machinery ni mojawapo ya watengenezaji wa mapema zaidi wa mashine za kutengeneza roll za purlin za aina ya Z nchini China, na inaweza kutoa suluhu kamili za purlin za aina ya Z katika upana wa kawaida wa 75/100/125/150/200mm na saizi maalum.

Mashine hii ya kutengeneza inaweza kutoa purlin za aina ya Z na pia inaoana na purlin za aina ya C. Purlins za chuma zinazozalishwa hutengenezwa kwa karatasi ya chuma iliyovingirwa moto kwa kuinama baridi, ni nyepesi, na inafaa kwa sifa za purlin za paa. Zinatumika sana katika paa na usaidizi wa ukuta wa majengo makubwa na ya ukubwa wa kati, na ni sehemu ya msingi ya vifaa vya uzalishaji kwa majengo ya muundo wa chuma.

Purlins za aina ya Z: Kwa sehemu ya msalaba yenye umbo la Z, kuta nyembamba, uzito mwepesi, utendaji bora wa sehemu ya msalaba, na nguvu ya juu, zinaweza kutumika sio tu kwa paa lakini pia kwa usaidizi wa miundo ya ukuta na mihimili ya sakafu, na ni aina ya kawaida ya purlin inayotumiwa katika majengo ya muundo wa chuma.

Vipengele vya Mashine

Inazalisha purlins za ukubwa tofauti bila kubadilisha rollers / shims; kubadili haraka kati ya ukubwa wa 60-250mm ndani ya dakika moja, bila kizuizi cha ukubwa ndani ya safu hii, kuokoa malighafi.

Ukiwa na mfumo wa kukata kabla (kwa hiari baada ya kukata); hakuna haja ya kubadilisha zana kwa ukubwa tofauti; punchi zinaweza kufanywa kwa nafasi yoyote kwenye mtandao wa purlin na flanges; inasaidia embossing na engraving nembo.

Uendeshaji rahisi na gharama ndogo za matengenezo; iliyo na kifuniko cha kinga, swichi ya dharura na programu ya uthibitisho wa makosa kwa ulinzi wa kina wa usalama.

Uvumilivu wa urefu wa usindikaji ± 0.5mm; inaendana na malighafi ya nguvu ya mavuno ya Q235; ubora wa bidhaa iliyokamilishwa.

Vigezo vya Kiufundi

Vigezo vya msingi: upana wa usindikaji wa wavuti 100-600mm, flange 10mm, unene wa ukaguzi 0.5mm; usindikaji karatasi ya chuma 1.5-3mm rangi-coated karatasi (PPGI) na karatasi mabati (GI); kasi ya uzalishaji takriban 15m/min.

Vipengele vya Mashine

Mashine ya kufungua: Upeo wa upana wa 600mm, mzigo wa juu 5000kg, njia za uendeshaji za passive/hydraulic.

Kitengo kikuu cha kutengeneza bending baridi: vituo 11-15 vya roll, roli ni GCR15 chrome-plated chuma (HRC58-62°), shimoni kuu ni 80mm imara 45# chuma, inayoendeshwa na 18.5kw Shanghai motor motor.

Kifaa cha kukata na ngumi: Vikataji/kufa ni chuma kilichotibiwa cha Cr12 (HRC58-62°), injini ya kituo cha majimaji 5.5KW, kwa kutumia ukataji wa aina ya safu wima uliohitimu.

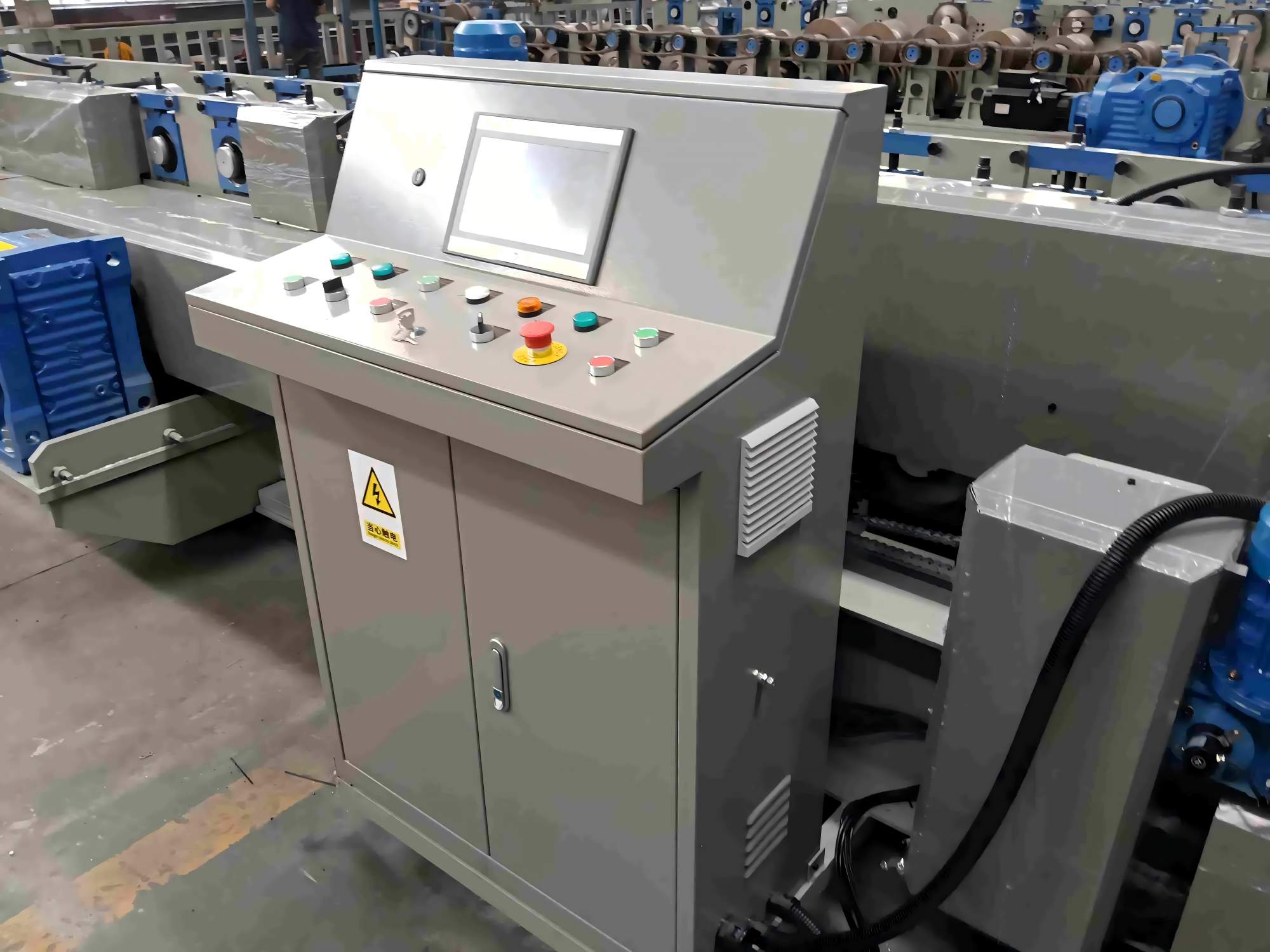

Baraza la mawaziri la udhibiti wa PLC: Delta PLC + Omron encoder, uendeshaji wa skrini ya kugusa, hitilafu ya urefu ± 2mm, inasaidia Kichina na Kiingereza, 380V/50HZ awamu ya tatu (inayoweza kubinafsishwa).

Kituo cha pampu ya hydraulic: 46# mafuta ya majimaji, vali za solenoid za Huade, motor 5.5kw, baridi ya feni.

Jukwaa la usaidizi wa uzalishaji: Aina isiyo na nguvu, urefu wa 2m.

Mtiririko wa Mchakato wa Uzalishaji

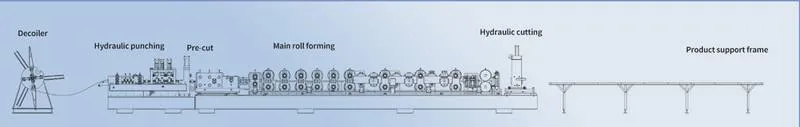

Mashine ya kutengua → Kuunda mandrel → Mfumo wa haidrauli → Mfumo wa kudhibiti otomatiki → Utaratibu wa kuunda hatua kwa hatua → Utaratibu wa kukata manyoya otomatiki → Jedwali lililokamilishwa la kupokea bidhaa. Michakato ya msingi ni pamoja na kuchomwa kwa majimaji na kukata kwa majimaji.

Tofauti Kati ya Z-Type na C-Type Purlins

Zote mbili ni purlins za muundo wa chuma, lakini tofauti zao za msingi ziko katika nyanja saba. Purlins za aina ya Z zina faida zaidi katika utumiaji wa paa la urefu mkubwa, wenye mteremko wa juu:

Purlins za aina ya C zina angle ya 90 ° na hutumiwa kwa ajili ya kujenga kuta na mihimili ya sakafu; Purlins za aina ya Z zina pembe <90 °, hutoa kubadilika zaidi na hutumiwa kwa usaidizi wa paa na ukuta, zinazofaa kwa paa za mteremko wa juu.

Purlins za aina ya Z zinaweza kuingiliana mara kwa mara, zinafaa kwa majengo ya chuma yenye urefu mkubwa, wakati purlins za aina ya C haziwezi kuingiliana.

Purlins za aina ya Z zina nguvu za juu na zinaweza kusaidia miundo nzito, inayofaa kwa majengo ya kilimo na viwanda, lakini ina mahitaji ya juu ya ufungaji; Purlins za aina ya C zina nguvu ya chini kidogo lakini ni rahisi kusakinisha.

Kadiri mteremko wa paa unavyozidi kuwa mkubwa, ndivyo kasi ya utumiaji ya moduli ya sehemu inayopinda wima ya purlins za aina ya Z inavyoongezeka, wakati purlin za aina ya C hazina sifa hii.

Huduma za Kusaidia

Mashine ya Beenew, iliyoanzishwa mnamo 1997 na yenye makao yake makuu huko Xiamen, Fujian, inataalam katika utengenezaji uliobinafsishwa wa mashine anuwai za kutengeneza roll. Bidhaa zetu zina uthibitisho wa IAF/SGS/CE, na tunashirikiana na zaidi ya nchi 80. Zaidi ya wateja 2,000 wametembelea kiwanda chetu. Vifaa huja na dhamana ya zaidi ya miaka 20.

Huduma ya Baada ya Uuzaji

Udhamini wa mwaka mmoja kwenye mashine nzima, miezi 24 ya ukarabati bila malipo, na usaidizi wa kiufundi wa maisha yote. Sehemu zisizoweza kurekebishwa zitabadilishwa bila malipo wakati wa udhamini (gharama za usafirishaji wa mteja).

Uwasilishaji ndani ya siku 35 baada ya kupokea amana. Vifaa vilivyobinafsishwa vinapatikana.

Wateja wanaotembelea kiwanda chetu wanaweza kupokea mafunzo ya ana kwa ana kuhusu usakinishaji wa vifaa, uendeshaji na wafanyakazi wa kiufundi.

Tunashughulikia usafirishaji wa kimataifa, kutoa huduma kamili za ugavi ikiwa ni pamoja na upakiaji, uimarishaji, uzuiaji mimba na upakiaji.

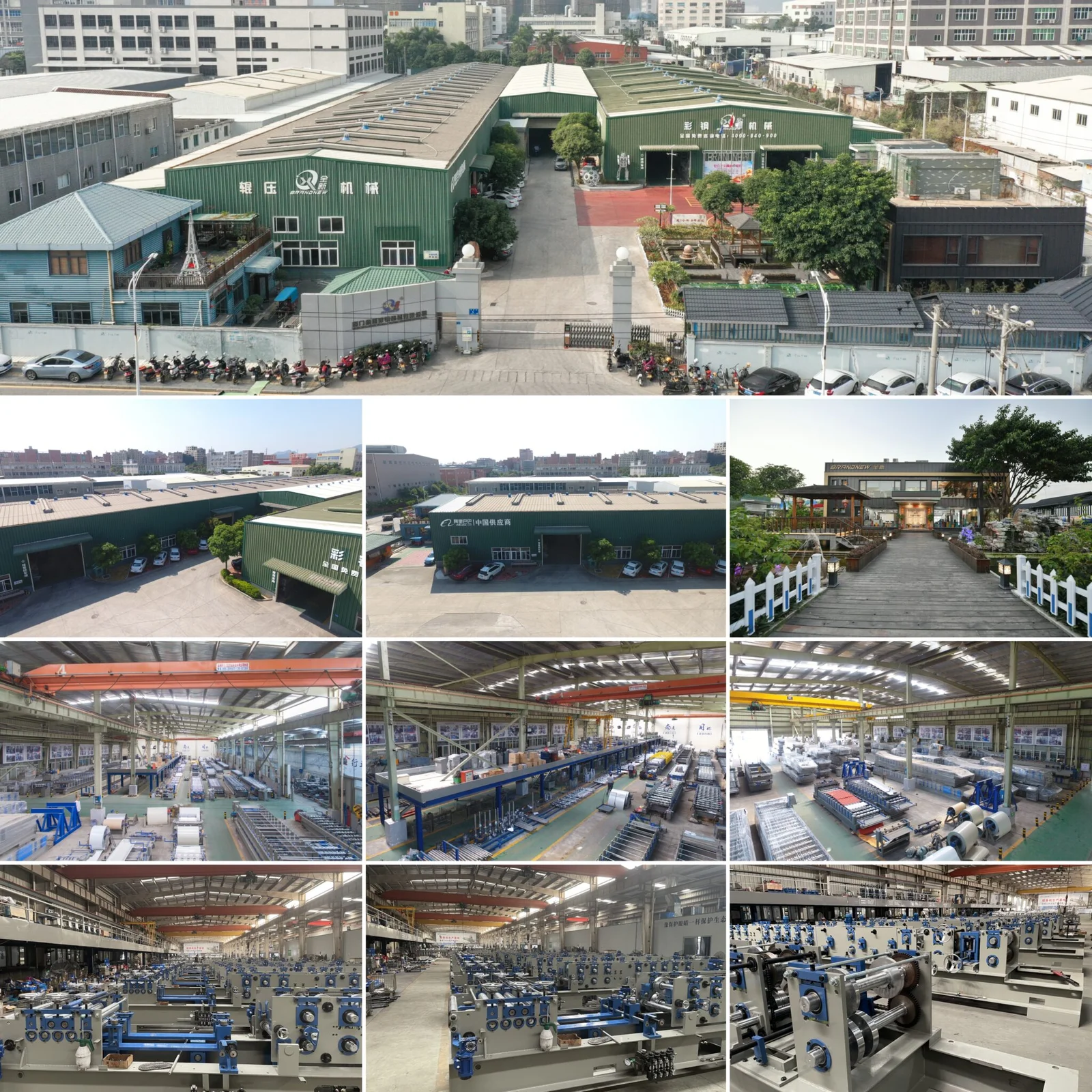

Kiwanda kipya
