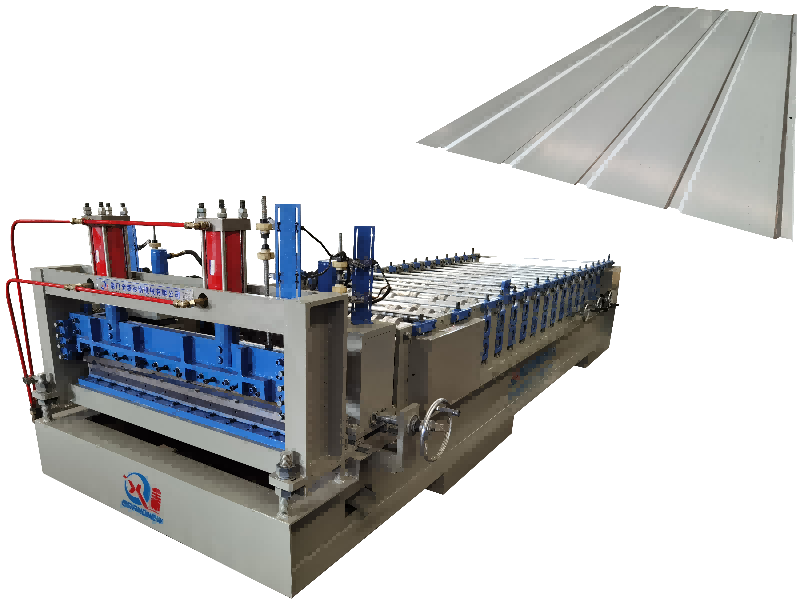

Metal roll kutengeneza vifaa

Vifaa vya kutengeneza chuma ni muundo wa kazi nyingi, malighafi inaweza kuwa alumini au coil ya chuma, ni vizuri hutumiwa kama karatasi ya paa ya chuma, dari ya chuma, jopo la mapambo, ukuta wa mapambo nk.

Tuma Uchunguzi

Maelezo ya bidhaa

Parameta

Vitu	Parameta
Unene wa nyenzo	0.3-0.6mm
Kutengeneza hatua	20steps
Rollermaterial	45# chuma, iliyofunikwa nachrome
Kuendesha gari	11kW
Nguvu ya kukata hydraulic	4kW
Kipenyo cha shimoni	75mm
Shinikizo la majimaji	10-12MPA
Usambazaji wa nguvu	380V/50Hz/3PH (inaweza kutajwa na mtumiaji)
Aina ya kukata	Kukata kwa majimaji, simama kukata
Uvumilivu	± 1.5mm
Chombo cha vifaa vya vifaa	Cr12
Mfumo wa kudhibiti	PLC na skrini ya kugusa
Vipimo vya mashine	1080013501650mm
Uzito wa wavu wa mashine	5.5ons

Picha za sampuli za karatasi za chuma

Metal Roll Forming System Rollformers

Mashine ya kutengeneza paa ya chuma kutoka kwa mashine ya beew imeundwa ili kutoa paneli zenye ubora wa juu na teknolojia ya hali ya juu na utendaji mzuri. Inasaidia anuwai ya vifaa, pamoja na ALU-zinc, na unene wa 0.35mm hadi 0.8mm. Upana mzuri ni 1020mm, na upana wa kulisha ni takriban 1220mm, kuhakikisha uwezo wa uzalishaji thabiti. Mfumo huo unachukua nguvu za mavuno ya nyenzo kati ya 235-550mpa, ikitoa uimara bora kwa matumizi ya paa.

Hydraulic decoiler

Mashine ya kutengeneza roll ya paa imewekwa na tani 5*1250mm hydraulic decoiler, iliyoundwa kwa ajili ya kulisha laini na bora ya coil. Mfumo wa kupanua wa ndani wa shimo la ndani unaendeshwa na gari la pampu 3kW, kutoa utunzaji rahisi na marekebisho ya saizi. Mfumo wa kupanua wa taper huhakikisha utulivu na uwezo wa mzigo wa hadi tani 5. Inasaidia coils na kipenyo cha ndani cha 510 ± 30mm, kipenyo cha nje cha hadi 1300mm, na upana wa coil wa 1250mm.

Metal Roll Forming Equipment

Mwongozo wa Kulisha na Kifaa cha Kuchezea kabla ya Kukanyaga

Mashine hii ya kutengeneza safu ni pamoja na mwongozo wa kulisha ambao unasimamia unene wa kufanya kazi hadi 0.6mm. Kifaa cha mwongozo wa kabla ya shearing kinaonyesha udhibiti wa kukata smart ambao hupunguza tu mwisho wa karatasi ya mwisho, kupunguza taka za nyenzo na kuhakikisha kupunguzwa sahihi.

Metal Roofing Roll Former

Mashine kuu ya kutengeneza

Sehemu kuu ya mashine inafanya kazi kupitia mfumo wa kuendesha gia/sprocket, kuhakikisha utendaji mzuri na mzuri. Mashine ya paa ina vituo 18 vya kutengeneza kutoka kwa chuma##, kusindika kwenye lathes za CNC, na iliyofunikwa na chrome ngumu kwa uimara. Kipenyo cha shimoni ni φ75mm, inachangia operesheni ya kuaminika. Gari kuu inakadiriwa saa 11kW, na mstari unaendesha kwa takriban 20m/min.
