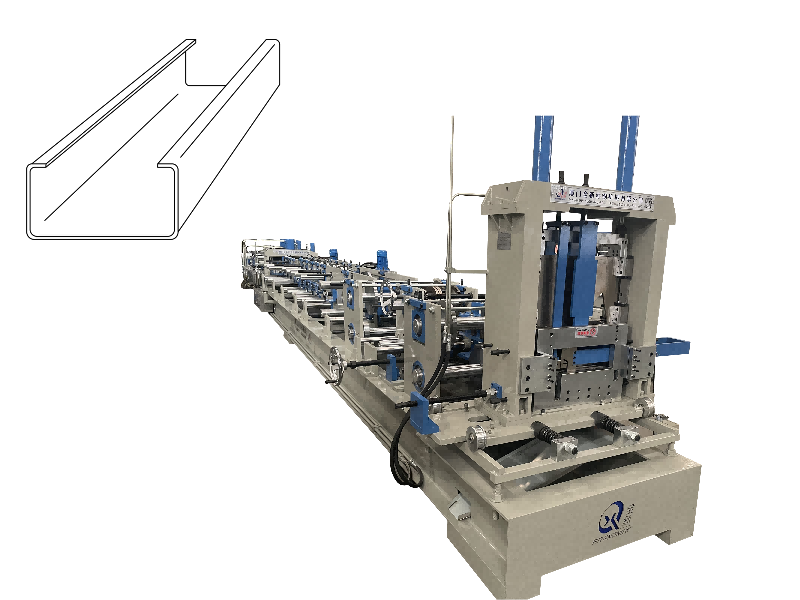

Mashine ya kutengeneza C Purlin

Vipengele na Faida za Mashine

Hii ni mashine ya kutengeneza roll inayoendelea otomatiki kabisa, inayofaa kwa programu nyepesi na nzito, na kasi ya kutengeneza ya 18-25 m/min.

Inatumia mfumo wa kubadilisha wasifu kiotomatiki ili kuunda vipimo vingi vya wasifu, na kuunganisha mfumo wa upigaji ngumi unaonyumbulika mtandaoni kwa utendakazi unaonyumbulika.

Michakato ya hiari ya kukata kabla / baada ya kukata: Kukata mapema kunapatikana kwa uzalishaji wa aina nyingi, kuokoa gharama za mabadiliko ya zana na wakati; baada ya kukata inapatikana kwa vipimo vichache, kuboresha kwa kiasi kikubwa ubora wa wasifu.

CE kuthibitishwa, kufikia viwango vya ubora wa Ulaya, na kushikilia hataza nyingi; mifano maarufu iko kwenye hisa kwa utoaji wa haraka.

Ikiwa na mfumo wa udhibiti wa mwendo wa kompyuta wa kiwango cha viwandani na kiolesura bora cha kidijitali cha uendeshaji, mashine hii ina muundo unaomfaa mtumiaji, utendakazi rahisi, utendakazi thabiti, ubora unaotegemewa, na muundo wa kupendeza na wa kiuchumi.

Malighafi

Nyenzo: chuma kilichovingirishwa kwa baridi / moto, chuma cha mabati

Unene: 1.0-3.0 mm

Nguvu ya Mavuno: 235-350MPa

Upana: Imebinafsishwa kulingana na mahitaji ya wasifu

Vigezo

Kifungua sauti: 5T

Jedwali la Kulisha

Kifaa cha kusawazisha

Kifaa cha Kuboa: Kimebinafsishwa kulingana na mahitaji ya wasifu

Kasi ya Kutengeneza: 18-25m/min

Jalada la Usalama: Hiari

Kifaa Baada ya Kukata

Mfumo wa Pato:

Msaada wa Mwongozo / Stacker ya Kiotomatiki (Si lazima); Mwelekeo wa Kurundika: Kando/Wima (Si lazima)

Mfumo wa Hydraulic hutoa nguvu kwa mifumo ya kuchomwa na baada ya kukata

Mfumo wa Udhibiti wa Umeme: Mitsubishi/Siemens/AMS (Si lazima/Imeboreshwa inavyohitajika)

Vipimo

Mashine ya kutengeneza ni mashine mpya kabisa yenye ubora wa Daraja A, inayosaidia ubinafsishaji uliobinafsishwa. Vipimo vya msingi vimewekwa:

Idadi ya waendeshaji: watu 1-2

Ugavi wa Nishati: 220V/380V/415V/460V, 50/60Hz, awamu 3 (Imeboreshwa inavyohitajika)

Uzito wa Kifaa: Takriban tani 12 Vipimo vya Nje: Takriban 25 × 2.5 × 1.8 m (Urefu × Upana × Urefu)

Mahitaji ya Upakiaji wa Kontena: Kwa kawaida huhitaji kontena moja la futi 40

Rangi: Bluu/kijivu kawaida (inaweza kubinafsishwa unapoomba)

Asili: Xiamen, Uchina

Ufungaji: Ufungaji wa kawaida wa kinga ya kuuza nje

Sura Iliyoundwa: Imebinafsishwa kulingana na michoro ya wasifu na mahitaji ya mteja

Mtiririko wa Mchakato wa Uzalishaji

Vifaa vinagawanywa katika mchakato wa kukata kabla na baada ya kukata kulingana na teknolojia ya kukata. Tu utaratibu wa hatua za kukata hutofautiana; michakato mingine yote ni sawa. Zote mbili zinaauni uondoaji wa kiotomatiki / passiv:

Mchakato wa Kukata Mapema: Mashine ya kufungua → Mwongozo wa kulisha → Mfumo wa kusawazisha → Kifaa cha kuchomwa → Kukata kabla ya urefu usiobadilika → Mfumo wa kutengeneza upinde wa baridi → Pato (Usaidizi unaojiendesha/Kiweka kiweka kiotomatiki, si lazima)

Mchakato wa Baada ya Kukata: Mashine ya kufungua → Mwongozo wa kulisha → Mfumo wa kusawazisha → Kifaa cha kuchomwa → Mfumo wa kutengenezea unaopinda baridi → Kukata kwa urefu usiobadilika wa Haidrauli → Pato (Usaidizi unaojiendesha/Kiweka kiotomatiki, hiari)

Vipimo Vilivyoundwa na Upana wa Coil

Tunatoa aina mbalimbali za vipimo vya uundaji wa chuma vya umbo la C, ikiwa ni pamoja na 80mm, 100mm, 120mm, 140mm, 160mm, 180mm, 200mm, 220mm, 240mm na 250mm, na unene wa kuanzia 1.0-3.0mm. Baadhi ya vipimo ni usanidi wa kawaida, wakati wengine ni wa hiari.

Tunapatana na upana mbalimbali wa coil, ikiwa ni pamoja na 19mm, 219mm, 253mm, 286mm, 319mm, 353mm, 386mm, 320mm, 453mm na 486mm.

Mpangilio wa Line ya Uzalishaji

Urefu wa jumla wa mstari wa uzalishaji ni takriban 25m. Inajumuisha kifungua, kitengo cha kulisha, kifaa cha kusawazisha, kifaa cha kuchomwa, mfumo wa kuunda baridi wa kupinda, kifaa cha kukata, na jukwaa la usaidizi la bidhaa iliyokamilishwa, kwa mpangilio huo. Ina vifaa vya kituo cha majimaji na baraza la mawaziri la kudhibiti umeme. Kila sehemu ina mwelekeo wa mpangilio uliowekwa.

Matukio ya Matumizi ya Bidhaa Zilizokamilika

Chuma kilichokamilishwa cha C kinatumika sana katika purlins na mihimili ya ukuta wa majengo ya muundo wa chuma, na pia inaweza kuunganishwa katika trusses nyepesi za paa na inasaidia;

Inaweza pia kutumika katika vipengele kama vile nguzo, mihimili, na vihimili katika utengenezaji wa mashine nyepesi za viwandani;

Kutokana na sifa za chuma chenye umbo la C, kama vile kuwa rafiki wa mazingira, thabiti na kudumu, kiuchumi, rahisi kusakinisha, na kupendeza kwa urembo, wigo wa utumiaji wa vifaa vya ujenzi vya chuma vinavyohusiana unaendelea kupanuka.

Mashine yetu ya purlin ya chuma inaweza kutengeneza chuma cha kuchovya moto, chuma cha Q235, chuma cha Q345 na hata coil ya chuma ngumu ya 550Mpa, mashine ya Beenew itatengeneza mashine ya purlin ya chuma kulingana na utendaji wa nyenzo za usindikaji wa mnunuzi, kasi inayohitajika, usahihi wa mwisho wa purlin na mahitaji mengine maalum.

Kuna mitindo mitatu maarufu ya kukata kwa mashine za kutengeneza umbo la chuma:

Kwanza, kukata kwa ulimwengu wote, ni nzuri kwa kuokoa wakati wa kukata visu na inafaa kwa mashine za purlin zinazobadilishana saizi, mashine moja ya kutengeneza purlin inaweza kutoa purlins nyingi za saizi lakini seti moja tu ya kukata kwa ulimwengu wote inaweza kukidhi mahitaji yote.

Pili, kukata kwa kuruka, ni nzuri kwa kuboresha kasi ya mstari wa mashine ya kutengeneza sura ya C ya chuma, mstari hauhitaji kuacha wakati wa kukata purlin.

Tatu, kukatwa kwa Hydraulic, ni mtindo wa kawaida wa muundo, gharama bora ya utengenezaji na utendaji thabiti wa mashine za kutengeneza purlin za chuma.

Kwa hivyo, wanunuzi wetu wote wanaweza kuchagua miundo inayofaa kulingana na bajeti yako. Karibu uwasiliane nasi sasa kwa maoni ya kitaalamu zaidi kuhusu mashine yako ya kutengeneza mabati ya c purlin.

Maswali Yanayoulizwa Mara kwa Mara

Mashine ya c na z purlin ni nini?

Mashine ya purlin ya chuma ni kifaa ambacho hutengeneza njia za chuma zenye umbo la C mfululizo kutoka kwa mabati au vipande vya chuma vilivyoviringishwa kutoka kwa kulisha, kuchomwa kwa mashimo, kupinda na kukata.

Mashine hii ya purlin ni kiotomatiki kabisa na ni rahisi kufanya kazi na skrini ya HIM rafiki. Inajumuisha decoiler moja, mwongozo wa karatasi, usawa wa kamba ya chuma, sehemu ya vifaa vya rollforming, mfumo wa udhibiti wa PLC, kukata Hydraulic, meza ya kukusanya.

Faida zao kuu ni miundo iliyoboreshwa kwa uzuri, operesheni rahisi na thabiti na sura ya mwili yenye nguvu

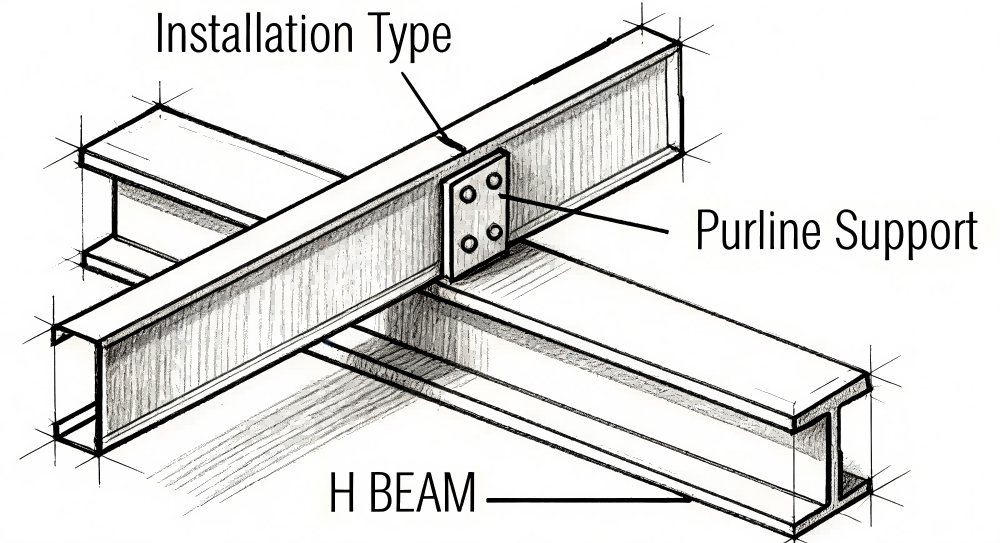

C purlin ni nini?

C purlins au Cee purlins ni purlin iliyo na sehemu nzima ya umbo la C, mihimili ya mlalo ambayo imeundwa kuunda viungio vya paa na ukuta wa muundo wa ganda la jengo.

Wanakaa kati ya karatasi za kuezekea na jengo, wakifanya kazi kama msaada wa karatasi ili kuhakikisha kuwa imeshikamana na mahali salama.

Faida ya purlin yenye umbo la C ni nyepesi, rahisi kufunga na kusafirisha.
